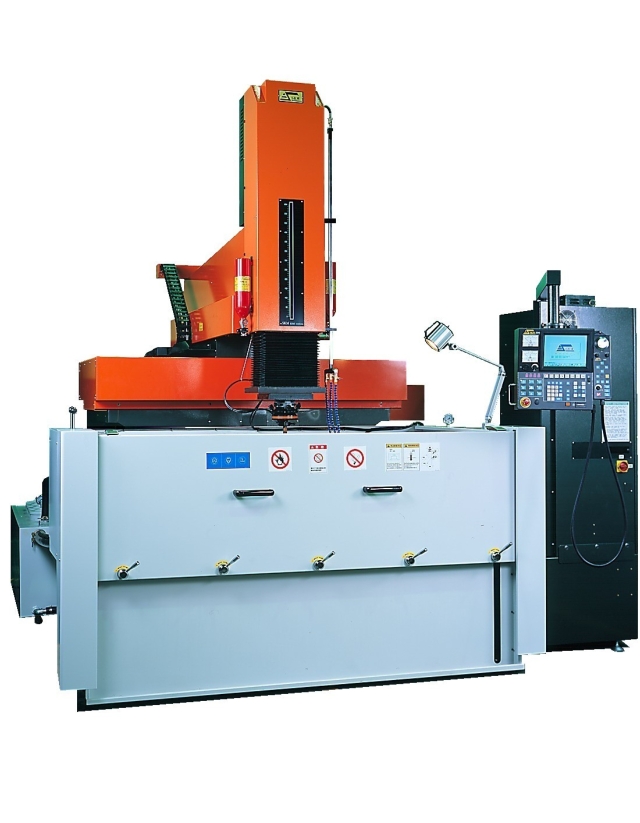

M1470-M1675
详细规格及用途描述
．X、Y、Z三轴使用AC马达
．多孔穴加工、扩孔加工、螺纹加工
．可搭配ATC及C轴加工
．放电R角<0.02mm
．多孔穴加工、扩孔加工、螺纹加工
．可搭配ATC及C轴加工
．放电R角<0.02mm
．最佳表面粗度Ra<0.1µm.
．三轴自由定义加工轴向及扩孔功能
．快速跳跃及间段长行程排渣功能
．特殊肋骨加工功能
．三轴自由定义加工轴向及扩孔功能
．快速跳跃及间段长行程排渣功能
．特殊肋骨加工功能
| Specification | M1470 | M1510 | M1675 |
|---|---|---|---|
| X、Y行程 | 1400 x 700 mm | 1500 x 1000 mm | 1600 x 750 mm |
| Z伺服行程及(辅助行程) | 500 mm | 600 mm | 600 mm |
| 工作台面积 | 1850 x 1000 mm | 1580 x 1100 mm | 1850 x 1000 mm |
| 工作油槽内容积 | 2010x1300x500 mm | 2070x1620x650 mm | 2320x1300x580 mm |
| 主轴与工作台最大距离 | 1050 mm | 1350 mm | 1050 mm |
| 电极最大重量 | 100 kgs | 200 kgs | 200 kgs |
| 工作台最大承重 | 8500 kgs | 1100 kgs | 9500 kgs |
| 过滤桶容量 | 2000 Liter | 3200 Liter | 2600 Liter |
| 过滤芯数量 | 6 pcs | 8 pcs | 8 pcs |
| 机台总重量 | 8100 kgs | 13600 kgs | 8600 kgs |
| 机台高度 | 3370 mm | 3670 mm | 3370 mm |
| 放电能量 | 60A/5A.90A/5A.120A/5A | 60A/5A.90A/5A.120A/5A | 60A/5A.90A/5A.120A/5A |
| 输入电源 | 220 / 380 / 415 / 440 V | 220 / 380 / 415 / 440 V | 220 / 380 / 415 / 440 V |
| 总容量 | 7KVA / 10KVA / 13KVA | 7KVA / 10KVA / 13KVA | 7KVA / 10KVA / 13KVA |
| 最快加工速度 | 400/600/800 mm3/min | 400/600/800 mm3/min | 400/600/800 mm3/min |
| 最细表面粗度 | Ra≤0.1μm | Ra≤0.1μm | Ra≤0.1μm |
| 最低电极消耗比 | <0.2% (特殊配备可达<0.1%) | <0.2% (特殊配备可达<0.1%) | <0.2% (特殊配备可达<0.1%) |
