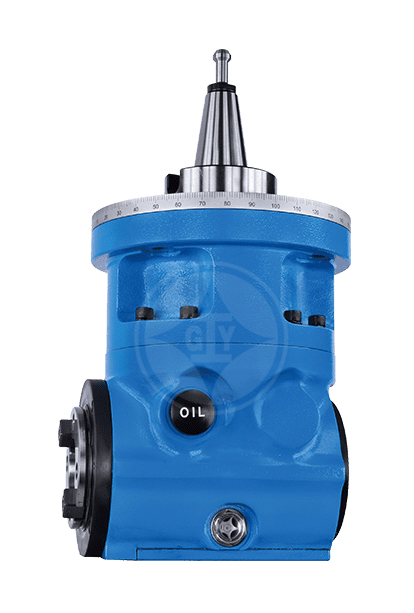

CN74, CN75 直角铣头/90°铣头 | 应用于专用机应用
- 产品型号:
- CN74, CN75
- 原产地:
- 台湾
详细规格及用途描述
CN74, CN75直角铣头-为金属和其他材料的切削加工运用工具,它具有直角切削的功能,通常用于工件上的垂直平面加工、钻孔、攻牙、槽加工、开槽等加工种类。N75直角铣头通常与龙门铣床、卧式搪床、立式车床、铣钻机等加工设备配合使用。N75直角铣头是一种常见有效的加工工具,正确的使用和操作能够提升加工效率,保证加工质量。
特性
1. 经济化改变机械立式铣削工作,使一机多用途之铣头。2. 本铣头小巧玲珑,操作自如,适合复杂机件之加工。
3. 加装刻度盘即可做360°调整角度选择铣刀铣向。
4. 适合槽孔内部之搪铣、端面整修、斜面倒角...等加工工作。
5. 主轴及齿轮采用铬钼合金钢并经特殊渗碳热处理,可确保坚固耐用。
6. 轴承采用滚珠轴承,适合高转速轻切削。
7. 本铣头逆转加工时只适用攻牙与柱坑加工作业,不可用于切削、钻孔...等加工作业,以免造成机械损坏。
8. 本铣头主轴锁刀方式为手动锁紧方式,刀柄可用NT或BT(必须将抓头拆除)。
规格
机型 | 使用刀具最大直径 | 减速比 | 最大马力 | 最大扭力 | 最高转速 | 主轴规格/转向 | 配件T型螺丝 |
---|---|---|---|---|---|---|---|
CN74 | ψ100 | 1:1 | 15KW | 300N.m | 2000rpm | #40/正向 | M12×P1.75×71L-4支 |
CN75 | ψ100 | 1:1 | 15KW | 300N.m | 2000rpm | #40/正向 | M12×P1.75×71L-4支 |
