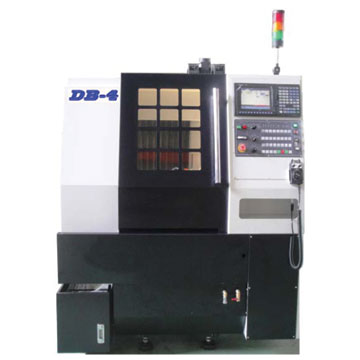

高速面板加工機
高速面板加工機

產品型號:DB-4 原產地:台灣

詳細規格及用途描述

應用領域:
陶瓷加工、手機面板加工、DVD面板、觸控面板、太陽能板、LENS薄板等專用機

機台介紹
一、採用MITSUBISHI M70高階控制系統
1、三軸採用低慣性高扭力馬達做三軸控制,三軸同步雕銑。
2、完善的PLC人機介面,使每個異警訊息均能完整偵測及呈現。
3、G05.1Q1 高速高精度機能。
二、60000RPM內藏式高速主軸,高剛性、高速度設計,生產效率最佳。
三、8支刀自動換刀刀庫,採機械座標式刀庫以防止亂刀現象發生。
四、機體採高剛性之鑄件,三軸快速位移可達20m/min,使機器在使用同時更加穩定切削。
五、密閉式熱源分離電器箱,可有效隔離熱源、油漬,增加機器穩定及壽命。
六、後沖水設計,可有效清除鐵屑及方便清理。
七、油霧過濾系統,可吸附並過濾切削過程中所產生之油霧符合環保及人身安全需求。
八、油水分離系統,將切削液與軌道油分離使乾式加工物件及切削液不受油品污染,增加切削液之使用壽命。
九、精心設計之黃油自動潤滑系統及金屬管材質管路,使每部機台不會發生潤滑系統不足且管路爆裂及老化問題,確保傳動零件之精準度。
十、刀具自動量測系統之設計來做刀具長度補正,使加工物件達到最精準。
十一、全罩式防護阪金,整體、美觀、大方,且佔地面積小,適合量大之加工件生產規劃。

機台規格
型號/規格 DB - 4
控制器 MITSUBISHI M70
控制器軟體 WinCE
網路傳輸 RS232 / RJ45
X, Y, Z行程 420*400*200 mm
X, Y, Z快速進給 20000 mm/min
主軸至工作台距離 60 - 260 mm
主軸轉速 60000 rpm
主軸功率 1.3 kw
主軸孔錐度 6 mm
自動換刀刀具數 8
工作台面積 400*400 mm
工作台荷重 200 kgs
T型槽尺寸 M8*4*80 mm
機台尺寸 1400*1450*1890 mm
機台重量 1500 kgs
電力容量 10 kv
氣壓來源 6 kgs/cm2
