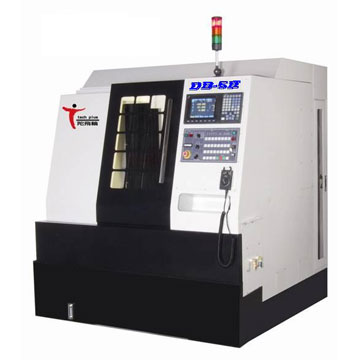

高速門型雕銑機
高速門型雕銑機

產品型號:DB-5H 原產地:台灣

詳細規格及用途描述

應用領域:
3C精密模具、塑膠精密模具、汽車零件及車燈模具、各種螺絲模具、壓鑄及精密沖壓模具、壓出模具、高級鞋模、眼鏡模、刀模等各種模具專用機。

機台介紹
一、採用MITSUBISHI 高階控制系統
1、三軸採用低慣性高扭力馬達做三軸控制,三軸同步雕銑。
2、完善的PLC人機介面,使每個異警訊息均能完整偵測及呈現。
二、24000RPM內藏式高速主軸,高剛性、高速度設計,生產效率最佳。
三、硬度32C的全鑄件機身,並經風化時效處理,使機身長久不變形,能提供更穩定加工過程,刀具壽命及加工效率領先同業。
四、堅實的門橋式結構,段差式的X軸與反制式的Z軸搭配會比一般龍門式結構剛性更好,提供穩定又輕量化的絕佳表現。
五、採日內瓦機構傳動設計之16把刀盤式刀庫,可儲存多樣刀具,且刀庫上空刀檢知採長距離光電偵測,換刀時不會因刀柄改變,而使偵測失敗,確保主軸換刀安全。
六、每軸配置5顆精密軸承,經預壓預拉中空精密螺桿,背隙誤差趨近於零。
七、日本NSK35mm寬軌重力滾柱滑軌,搭配做工精密的斜契組裝,使加工更為穩定性。
八、每一重疊面均有精密鏟花技術,以確保結合面之精準。(鏟花技術為無溫度的加工,以修正研磨的熱變位,讓組裝更精密,消弭機台共振。)
九、密閉式熱源分離電器箱,可有效隔離熱源、油漬,增加機器穩定及壽命。
十、後沖水設計,可有效清除鐵屑及方便清理。
十一、油水分離系統,將切削液與軌道油分離使乾式加工物件及切削液不受油品污染,增加切削液之使用壽命。
十二、精心設計之黃油自動潤滑系統及金屬管材質管路,使每部機台不會發生潤滑系統不足且管路爆裂及老化問題,確保傳動零件之精準度。
十三、刀具自動量測系統之設計整合於門柱設計,不會干涉工件,簍空的支撐架與直立式刀庫門,確保不會殘屑使喚刀更順暢。
十四、隔離全罩式鈑金設計,符合人體工學,並確保切削液不外漏,油氣不溢散,高度保持廠房清潔及操作人員安全。
十五、動態雷射定位及BALL BAR動態循圓校驗,使陀飛輪生產之機器能符合國際檢驗標準。

機台規格
型號/規格 DB - 5H
控制器 MITSUBISHI / FANUC / SIEMENS
控制器軟體 WinCE / WinXP
網路傳輸 RS232 / RJ45
X, Y, Z行程 520*520*350 mm
X, Y, Z快速進給 20000 mm/min
主軸至工作台距離 70-420 mm
主軸轉速 36000 rpm
主軸功率 5 kw
主軸孔錐度 HSK-E32
自動換刀刀具數 12ATC
工作台面積 520*500 mm
工作台荷重 300 kgs
T型槽尺寸 12*4*100 mm
機台尺寸 1760*1755*2200 mm
機台重量 2800 kgs
電力容量 10KV
氣壓來源 6 kgs/cm2
