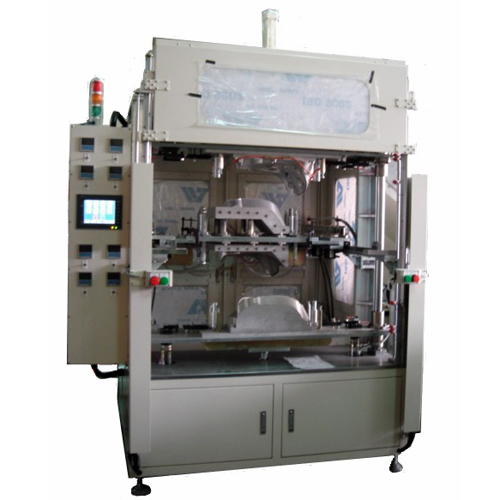

油压式热板熔接机
油压式热板熔接机

产品型号:SH10050-2H-Oil

详细规格及用途描述

特性:
.作动时使用压力稳定(没有空气压缩问题)。
.本机油压缸使用高低压力作动。
.接触熔接物时油压缸使用低压慢速(可调压力与速度)来熔接。
.热模作动时其缓冲距离,可依模具重量作最佳调整,使机台在作动时,震动减到最低。
.热板模具使用高精度线性滑轨传动。
.当停电时本机油缸会自动回归,可避免上下模具长时间受热而变形,即可确保模具精度。

说明:
.利用热板模具加温使熔接物表面溶解再行加压结合。
.加压结合后可达到紧密接合之要求,并可做到水气密等需求。
.本机适用于超音波无法熔接或加工困难之塑品。
.本机适用于大型或3D不规则塑胶品。

本机适用产品:汽车尾灯,方向灯,第三煞车灯,辅助水箱,空气滤清器。


机台品号

SH10050-2H-ON

SH10050-2H-OD

SH10050-2H-OMM

配备

作动模式

热模板

空 压

油 压

转角缸

上模板

压 板



转角缸





转角缸

线路控制

继电器





PLC



温度显示器

4组(含异常警报)

上模板防脱装置

真空检知器

气源检知器

热模板后退缓冲器

油压压力比例阀





手/自动治具阀

安全网

红外线光电式

气动式PC门板





人机介面





油压马达

3HP

3HP

3HP

基本耗电 (热模另计)

5A

7A

7A

每组显示器最大负载电流

30A

30A

30A

最大作业空间

1000X500X1050

1000X500X1050

1000X500X1050

最大模具尺寸

850x380x250

850x380x250

850x380x250

最小结合空间

260mm

260mm

260mm

机台外观尺寸

2700x2050x1600

2700x2050x1600

2700x2050x1600

木箱尺寸

2420x2200x1750

2420x2200x1750

2420x2200x1750

净 重

2650kg

2650kg

2650kg

毛 重

2900kg

2900kg

2900kg

码说明
.O:油压式 .N:基本型 .C:夹具型 .D:安全门 .MM:人机介面
