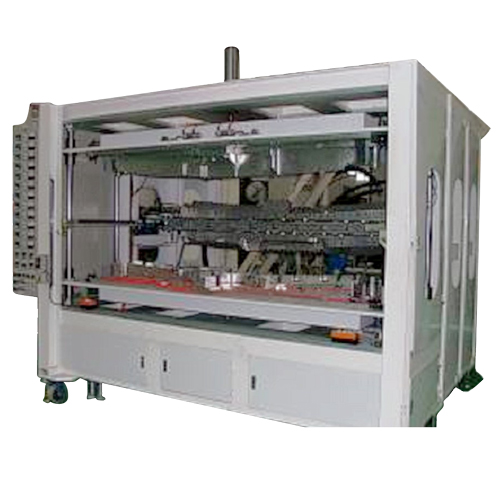

油压式热板熔接机
油压式热板熔接机

产品型号:SH23090-2H-Oil

详细规格及用途描述

特性:
.作动时使用压力稳定(没有空气压缩问题)。
.本机油压缸使用高低压力作动。
.接触熔接物时油压缸使用低压慢速(可调压力与速度)来熔接。
.热模作动时其缓冲距离,可依模具重量作最佳调整,使机台在作动时,震动减到最低。
.热板模具使用高精度线性滑轨传动。
.当停电时本机油缸会自动回归,可避免上下模具长时间受热而变形,即可确保模具精度。

说明:
.利用热板模具加温使熔接物表面溶解再行加压结合。
.加压结合后可达到紧密接合之要求,并可做到水气密等需求。
.本机适用于超音波无法熔接或加工困难之塑品。
.本机适用于大型或3D不规则塑胶品。

本机适用产品:物料栈板,汽车仪表板。

机台品号

SH23090-ON

SH23090-OCL

SH23090-OMM

配备
作动模式 热模板 空 压

上下模板结合方式 油 压

锁模模式

热模板

C 型夹


转角缸

上模板

压 板

转角缸



下模板

压 板





转角缸



线路控制

继电器





PLC



温度显示器

12组(含异常警报)

上模板防脱装置

真空检知器

气源检知器

热模板后退缓冲器

断电油缸回归系统

手/自动治具阀

安全网 红外线光电式

汽动式PC门板

人机介面





油压马达

7.5 HP

7.5 HP

7.5 HP

基本耗电 (热模另计)

15 A

15 A

15 A

每组显示器最大负载电流

30 A

30 A

30 A

最大作业空间

2300 x 700 x 1050

2300 x 700 x 1050

2300 x 700 x 1050

最大模具尺寸

2100 x 550 x 250

2100 x 550 x 250

2100 x 550 x 250

最小结合空间

300 mm

300 mm

300 mm

机台外观尺寸

3280 x 2575 x 2750

3280 x 2575 x 2750

3280 x 2575 x 2750

木箱尺寸



净 重

4180 kg

4180 kg

4180 kg

毛 重


码说明
.O:油压式 .N:基本型 .C:夹具型 .D:安全门 .MM:人机介面
