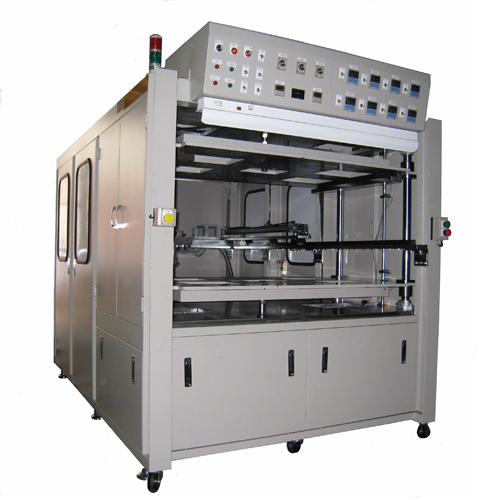

油压式热板熔接机
产品型号:SH120110-2H-Oil
特性:
.作动时使用压力稳定(没有空气压缩问题)。
.本机油压缸使用高低压力作动。
.接触熔接物时油压缸使用低压慢速(可调压力与速度)来熔接。
.热模作动时其缓冲距离,可依模具重量作最佳调整,使机台在作动时,震动减到最低。
.热板模具使用高精度线性滑轨传动。
.当停电时本机油缸会自动回归,可避免上下模具长时间受热而变形,即可确保模具精度。
说明:
.利用热板模具加温使熔接物表面溶解再行加压结合。
.加压结合后可达到紧密接合之要求,并可做到水气密等需求。
.本机适用于超音波无法熔接或加工困难之塑品。
.本机适用于大型或3D不规则塑胶品。
本机适用产品:汽车大型行李箱盖,物料栈板。
机台品号 | SH120110-ON | SH120110-OD | SH120110-OMM | 配备 | 作动模式 | 热模板 | 空 压 | ● | ● | ● | 上下模板结合方式 | 油 压 | ● | ● | ● | 锁模模式 | 热模板 | C 型夹 | ● | ● | ● | 上模板 | 压 板 | ● | ● | ● | 转角缸 | | | | 下模板 | 压 板 | ● | | | 转角缸 | | ● | ● | 线路控制 | 继电器 | ● | | | PLC | | ● | ● | 温度显示器 | 4组(含异常警报) | ● | ● | ● | 8组(含异常警报) | | | | 上模板防脱装置 | ● | ● | ● | 真空检知器 | ● | ● | ● | 气源检知器 | ● | ● | ● | 热模板后退缓冲器 | ● | ● | ● | 断电油缸回归系统 | ● | ● | ● | 手/自动治具阀 | ● | ● | ● | 安全网 | 红外线光电式 | | ● | ● | 人机介面 | | | ● | 油压马达 | 7.5 HP | 7.5 HP | 7.5 HP | 基本耗电 (热模另计) | 15 A | 15 A | 15 A | 每组显示器最大负载电流 | 30 A | 30 A | 30 A | 最大作业空间 | 1200 x 1100 x 650 | 1200 x 1100 x 650 | 1200 x 1100 x 650 | 最大模具尺寸 | 1050 x 900 x 180 | 1050 x 900 x 180 | 1050 x 900 x 180 | 最小结合空间 | 210 mm | 210 mm | 210 mm | 机台外观尺寸 | 2700x2050x1600 | 2700x2050x1600 | 2700x2050x1600 | 木箱尺寸 | 1700 x 2710 x 2180 | 1700 x 2710 x 2180 | 1700 x 2710 x 2180 | 净 重 | 2800 kg | 2800 kg | 2800 kg | 毛 重 | | | | |
代码说明
.O:油压式 .N:基本型 .C:夹具型 .D:安全门 .MM:人机介面
