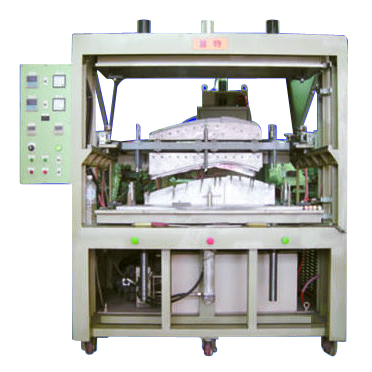

油压式热板熔接机

油压式热板熔接机

产品型号:
SH12050-2H-Oil

详细规格及用途描述

特性:
.作动时使用压力稳定(没有空气压缩问题)。
.本机油压缸使用高低压力作动。
.接触熔接物时油压缸使用低压慢速(可调压力与速度)来熔接。
.热模作动时其缓冲距离,可依模具重量作最佳调整,使机台在作动时,震动减到最低。
.热板模具使用高精度线性滑轨传动。
.当停电时本机油缸会自动回归,可避免上下模具长时间受热而变形,即可确保模具精度。

说明:
.利用热板模具加温使熔接物表面溶解再行加压结合。
.加压结合后可达到紧密接合之要求,并可做到水气密等需求。
.本机适用于超音波无法熔接或加工困难之塑品。
.本机适用于大型或3D不规则塑胶品。

本机适用产品:汽车尾灯,方向灯,第三煞车灯,空气虑清器,引擎吸气管。




机台品号
SH12045-ON
SH12045-OCD
SH12045-OMM


配备


作动模式
热模板
空 压





上下模板
油 压





锁模模式
热模板
C 型夹





转角缸





上模板
压 板





转角缸





下模板
压 板





转角缸





线路控制
继电器





PLC





温度显示器
4组(含异常警报)





8组(含异常警报)





上模板防脱装置





真空检知器





汽源检知器





热模板后退缓冲器





断电油缸回归系统





手/自动治具阀





安全网
红外线光电式





汽动式PC门板





人机介面





油压马达
3 HP
3 HP
3 HP


基本耗电 (热模另计)
10 A
10 A
10 A


每组显示器最大负载电流
30 A
30 A
30 A


最大作业空间
1200 x 450 x 950
1200 x 450 x 950
1200 x 450 x 950


最大模具尺寸
1050 x 320 x 220
1050 x 320 x 220
1050 x 320 x 220


最小结合高度
260 mm
260 mm
260 mm


机台外观尺寸
2420 x 2050 x 1570
2420 x 2050 x 1570
2420 x 2050 x 1570


木箱尺寸
2520 x 2300 x 1820
2520 x 2300 x 1820
2520 x 2300 x 1820


净 重
1500 kg
1500 kg
1500 kg


毛 重
1800 kg
1800 kg
1800 kg




代码说明
.O:油压式 .N:基本型 .C:夹具型 .D:安全门 .MM:人机介面
