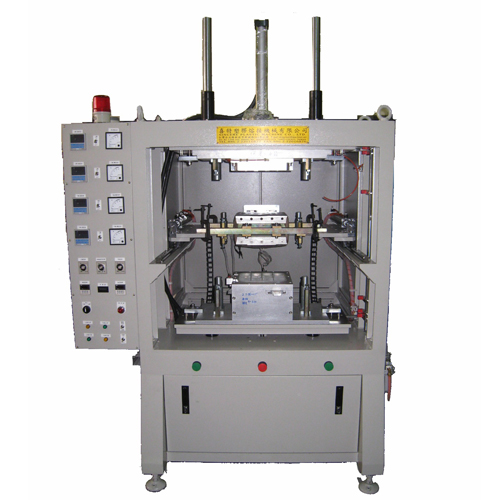

油压式热板熔接机

油压式热板熔接机

产品型号:
SH7545-OIL

详细规格及用途描述

特性:
.作动时使用压力稳定(没有空气压缩问题)。
.本机油压缸使用高低压力作动。
.接触熔接物时油压缸使用低压慢速(可调压力与速度)来熔接。
.热模作动时其缓冲距离,可依模具重量作最佳调整,使机台在作动时,震动减到最低。
.热板模具使用高精度线性滑轨传动。
.当停电时本机油缸会自动回归,可避免上下模具长时间受热而变形,即可确保模具精度。

说明:
.利用热板模具加温使熔接物表面溶解再行加压结合。
.加压结合后可达到紧密接合之要求,并可做到水气密等需求。
.本机适用于超音波无法熔接或加工困难之塑品。
.本机适用于大型或3D不规则塑胶品。

本机适用产品:汽车尾灯,方向灯,第三煞车灯,辅助水箱,空气滤清器,化油器,洗衣机洗剂盒,吸尘器,浮球。




机台品号
SH7545-2H-ON
SH7545-2H-OD
SH7545-2H-OC
SH7545-2H-OMM


配备


作动模式
热模板
空 压






上下模板
油 压






锁模模式
热模板
C 型夹






上模板
压 板






转角缸






下模板
压 板






转角缸






线路控制
继电器






PLC






温度显示器
2 组(含异常警报)






4 组(含异常警报)






真空检知器






汽源检知器






热模板后退缓冲器






断电油缸回归系统






手/自动治具阀






安全网
红外线光电式






汽动式PC门板






人机介面






油压马达
2 HP
2 HP
2 HP
2 HP


基本耗电 (热模另计)
5 A
5 A
5 A
5 A


每组显示器最大负载电流
30 A
30 A
30 A
30 A


最大作业空间
750 x 450 x 800
750 x 450 x 800
750 x 450 x 800
750 x 450 x 800


最大模具尺寸
600 x 300 x 200
600 x 300 x 200
600 x 300 x 200
600 x 300 x 200


最小结合空间
180 mm
180 mm
180 mm
180 mm


机台外观尺寸
2220 x 1740 x 1560
2220 x 1740 x 1560
2220 x 1740 x 1560
2220 x 1740 x 1560


木箱尺寸
2420 x 1740 x 1560
2420 x 1740 x 1560
2420 x 1740 x 1560
2420 x 1740 x 1560


净 重
1100 kg
1100 kg
1100 kg
1100 kg


毛 重
1300 kg
1300 kg
1300 kg
1300 kg




代码说明
.O:油压式 .N:基本型 .C:夹具型 .D:安全门 .MM:人机介面
