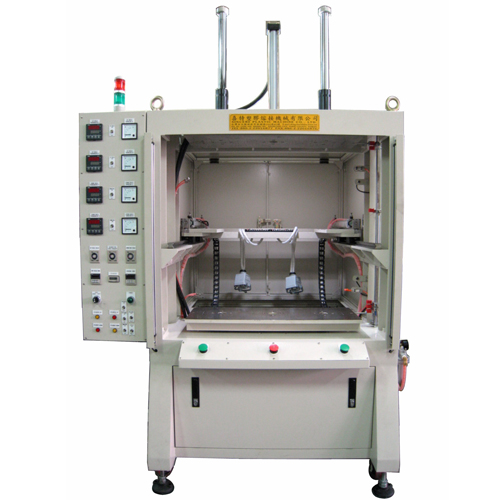

油压式热板熔接机
油压式热板熔接机

产品型号:SH7545-2H-OIL-4

详细规格及用途描述

特性:
.作动时使用压力稳定(没有空气压缩问题)。
.本机油压缸使用高低压力作动。
.接触熔接物时油压缸使用低压慢速(可调压力与速度)来熔接。
.热模作动时其缓冲距离,可依模具重量作最佳调整,使机台在作动时,震动减到最低。
.热板模具使用高精度线性滑轨传动。
.当停电时本机油缸会自动回归,可避免上下模具长时间受热而变形,即可确保模具精度。

说明:
.利用热板模具加温使熔接物表面溶解再行加压结合。
.加压结合后可达到紧密接合之要求,并可做到水气密等需求。
.本机适用于超音波无法熔接或加工困难之塑品。
.本机适用于大型或3D不规则塑胶品。

本机适用产品:汽车尾灯,方向灯,第三煞车灯,辅助水箱,空气滤清器,化油器,洗衣机洗剂盒,吸尘器,浮球。

机台品号

SH7545-2H-ON

SH7545-2H-OD

SH7545-2H-OC

SH7545-2H-OMM
配备
作动模式 热模板 空 压

上下模板 油 压

锁模模式

热模板

C 型夹




上模板

压 板

转角缸



下模板

压 板





转角缸





线路控制

继电器





PLC





温度显示器

2 组(含异常警报)






4 组(含异常警报)

真空检知器



汽源检知器



热模板后退缓冲器

断电油缸回归系统

手/自动治具阀



安全网 红外线光电式






汽动式PC门板

人机介面







油压马达

2 HP

2 HP

2 HP

2 HP

基本耗电 (热模另计)

5 A

5 A

5 A

5 A

每组显示器最大负载电流

30 A

30 A

30 A

30 A

最大作业空间

750 x 450 x 800

750 x 450 x 800

750 x 450 x 800

750 x 450 x 800

最大模具尺寸

600 x 300 x 200

600 x 300 x 200

600 x 300 x 200

600 x 300 x 200

最小结合空间

180 mm

180 mm

180 mm

180 mm

机台外观尺寸

2220 x 1740 x 1560

2220 x 1740 x 1560

2220 x 1740 x 1560

2220 x 1740 x 1560

木箱尺寸

2420 x 1740 x 1560

2420 x 1740 x 1560

2420 x 1740 x 1560

2420 x 1740 x 1560

净 重

1100 kg

1100 kg

1100 kg

1100 kg

毛 重

1300 kg 1300 kg 1300 kg 1300 kg
码说明
.O:油压式 .N:基本型 .C:夹具型 .D:安全门 .MM:人机介面
