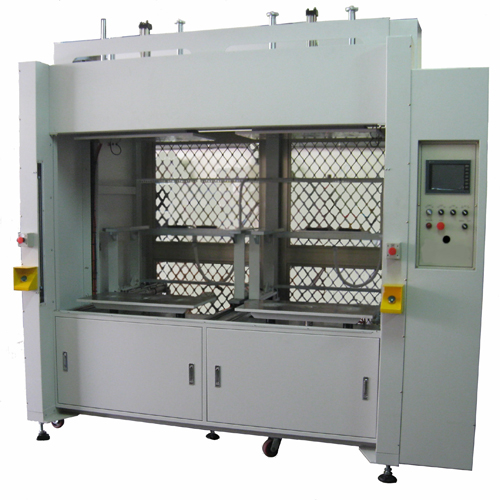

双包胎热板熔接机
双包胎热板熔接机

产品型号:SH7555-2in1-Oil

详细规格及用途描述

特性:
.本机上下作动时压力稳定(没有空气压缩问题)。
.本机油压缸使用高低压力作动。
.接触熔接物时油压缸使用低压慢速(可调压力与速度)来熔接。
.热模作动时其缓冲距离,可依模具重量作最佳调整,使机台在作动时,震动减到最低。
.本机为两台热板机合而为一,可选择单台或双台同时操作。
.热板模具使用高精度线性滑轨传动。

.当停电时本机油缸会自动回归,可避免上下模具长时间受热而变形,即可确保模具精度。

说明:
.利用热板模具加温使熔接物表面溶解再行加压结合。
.加压结合后可达到紧密接合之要求,并可做到水气密等需求。
.本机适用于超音波无法熔接或加工困难之塑品。
.本机适用于大型或3D不规则塑胶品。

本机适用产品:汽车尾灯,方向灯,第三煞车灯,辅助水箱,空气滤清器,洗衣机平衡环。

机台品号

SH7555-ON

SH7555-OMM

配备
作动模式 热模板 空 压

油 压

锁模模式

热模板

C 型夹

上模板

压 板

下模板

压 板

线路控制

继电器



PLC



8组(含异常警报)

真空检知器

汽源检知器

热模板后退缓冲器

断电油缸回归系统

手/自动治具阀

安全网 红外线光电式

汽动式PC门板

油压马达

3 HP x 2

3 HP x 2

基本耗电 (热模另计)

10 A

10 A

每组显示器最大负载电流

30 A

30 A

最大作业空间

750 x 450 x 1050-2 套

750 x 450 x 1050-2 套

最大模具尺寸

620 x 320 x 250-2 套

620 x 320 x 250-2 套

最小结合高度

260 mm

260 mm

机台外观尺寸

2700 x 1860 x 2790

2700 x 1860 x 2790

木箱尺寸

2900 x 2000 x 2420

2900 x 2000 x 2420

净 重

2950 kg

2950 kg

毛 重

3300 kg 3300 kg
码说明
.O:油压式 .N:基本型 .C:夹具型 .D:安全门 .MM:人机介面
